EN Logiciels
Pour répondre à l’ensemble des situations rencontrées en conception, diagnostic ou réhabilitation, L‑SA développe des applications destinées à apporter une solution pratique pour compléter les outils standard de l’ingénierie des structures. Ces logiciels visent à :
- s’adapter aux spécificités des projets, en couvrant des cas d’usage qui ne disposent pas encore de solutions dédiées ;
- optimiser les structures — forme, dimensions, consommation de matière — en exploitant pleinement les possibilités offertes par les Eurocodes ;
- affiner les analyses techniques, grâce à une modélisation plus précise des comportements physiques.
Ils s’appuient sur des méthodes numériques et sur des environnements de calcul scientifique issus de l’industrie mécanique. Cette approche permet d'obtenir des solutions performantes, fiables et adaptées à des problématiques techniques spécifiques.
Tous les logiciels conçus par L‑SA respectent rigoureusement les Eurocodes et sont pensés pour offrir une interaction claire et lisible avec l’ingénieur :
- résultats présentés sous une forme graphique, compréhensible et exploitable ;
- accès aux étapes intermédiaires du calcul, pour comprendre les hypothèses et les mécanismes ;
- modèles numériques construits pour rester vérifiables physiquement.

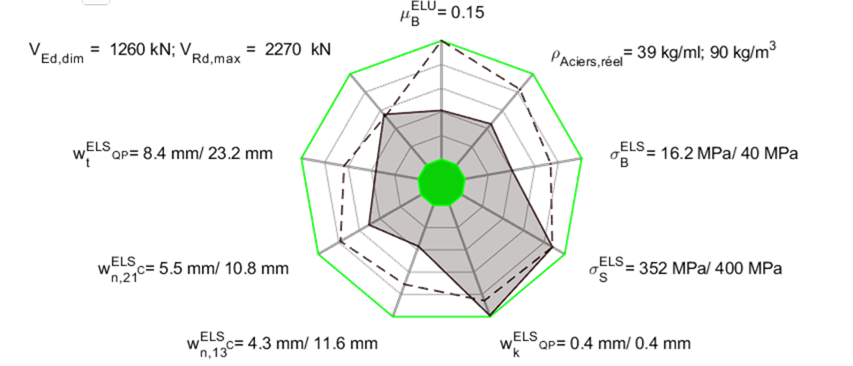

Illustration : Radar multicritère d'analyse d'une poutre continue en avant projet (outil interne L-SA)
Vous trouverez ci‑après deux exemples commentés de logiciels opérationnels.
Méthode Générale Intégrale (MGI) — EC2
La MGI investit le champ d’application de l’analyse non linéaire proposée dans l’EC2 §5.7(1).
Elle traite finement la déformation et les effets de second ordre dans les poteaux, poutres, voiles, dalles et pieux soumis à flexion simple ou flexion‑compression et modélisés de façon linéique.
En résolvant la compatibilité axiale et flexionnelle sur la longueur complète de l’élément, l’approche MGI apporte plusieurs bénéfices directs pour les projets :
Optimisation importante des coffrages et ferraillages
En particulier pour les éléments élancés : voiles de grande hauteur, pieux, poteaux. La résolution numérique exacte du problème mécanique permet par exemple la mise au point d'épures d'arrêts de barre ou la variation des coffrages le long de l'abscisse en fonction des sollicitations.
Unification des modèles classiques de l’EC2
La méthode permet de traiter dans un même cadre :
- les poutres,
- les poteaux,
- et les cas intermédiaires (poteaux multi appuyés, dalles en flexion‑compression,…).
Elle étend également l'analyse vers des éléments variés, de déformation initiale, chargement, conditions d'appuis et sections (axisymétriques) quelconques et variables le long de l'abscisse.
Analyse enrichie des phénomènes structuraux
Grâce à une représentation continue des déformations, courbures et des schémas de contraintes, la MGI offre une lecture plus fine du comportement physique des ouvrages :
- effets de second ordre dans les pieux,
- effets de retrait et de dilatation,
- redistribution des moments,
- formation des rotules plastiques et compatibilité des rotations,
- fissuration progressive des sections
Interface de l’outil MGI. Etude au 2nd ordre d'un poteau simple de charpente industrielle béton à section et ferraillage variables
Modélisation Bois Béton (MBB) - EC2/EC5
L’application MBB répond à un besoin opérationnel spécifique : l’analyse fine des poutres mixtes bois‑béton. Alors que les outils de dimensionnement disponibles se limitent souvent à une poutre isostatique équivalente, dont l’inertie est uniformisée, la MBB propose une modélisation plus exacte du couplage bois/béton, ouvrant la voie à une analyse plus riche et à des cas d’usage plus étendus.
Une modélisation précise du couplage bois‑béton
L’outil calcule le comportement mécanique propre à chaque matériau, en prenant en compte leur interaction via la connexion, sans recourir à l’hypothèse simplificatrice d’une inertie équivalente unique.
Il offre ainsi :
- la diffusion progressive de l’effort normal entre la table béton et la poutre bois sur toute la longueur,
- le suivi de l’effort normal et tangentiel dans chaque connecteur,
- la possibilité d’optimiser la distribution des connecteurs selon le comportement recherché.
Ouverture à des configurations géométriques complexes
La MBB permet de traiter simplement des cas d'usage exclus de beaucoup d'outils actuels :
- géométries quelconques d’appuis et de chargements, y compris les poutres continues,
- sections bois et béton variables par tronçons,
- prise en compte du ferraillage de la table dans la rigidité,
- implémentation de vides / réservations dans la zone d'interface bois/béton, pour des cas de croisement de structures ou réseaux.
Le modèle restitue les contraintes et déformations selon les états limites de l’EC2 et EC5.
Phasage complet et prise en compte des effets différés
L’application intègre également une modélisation inédite des phases de construction, permettant d’évaluer :
- le fluage du bois et du béton,
- le retrait du béton,
- les effets d’historique de chargement sur la connexion et les flèches.
La mémoire des actions est incorporée directement dans les champs de déformation (ε), ce qui assure une représentation plus fidèle de l’évolution du système mixte dans le temps.

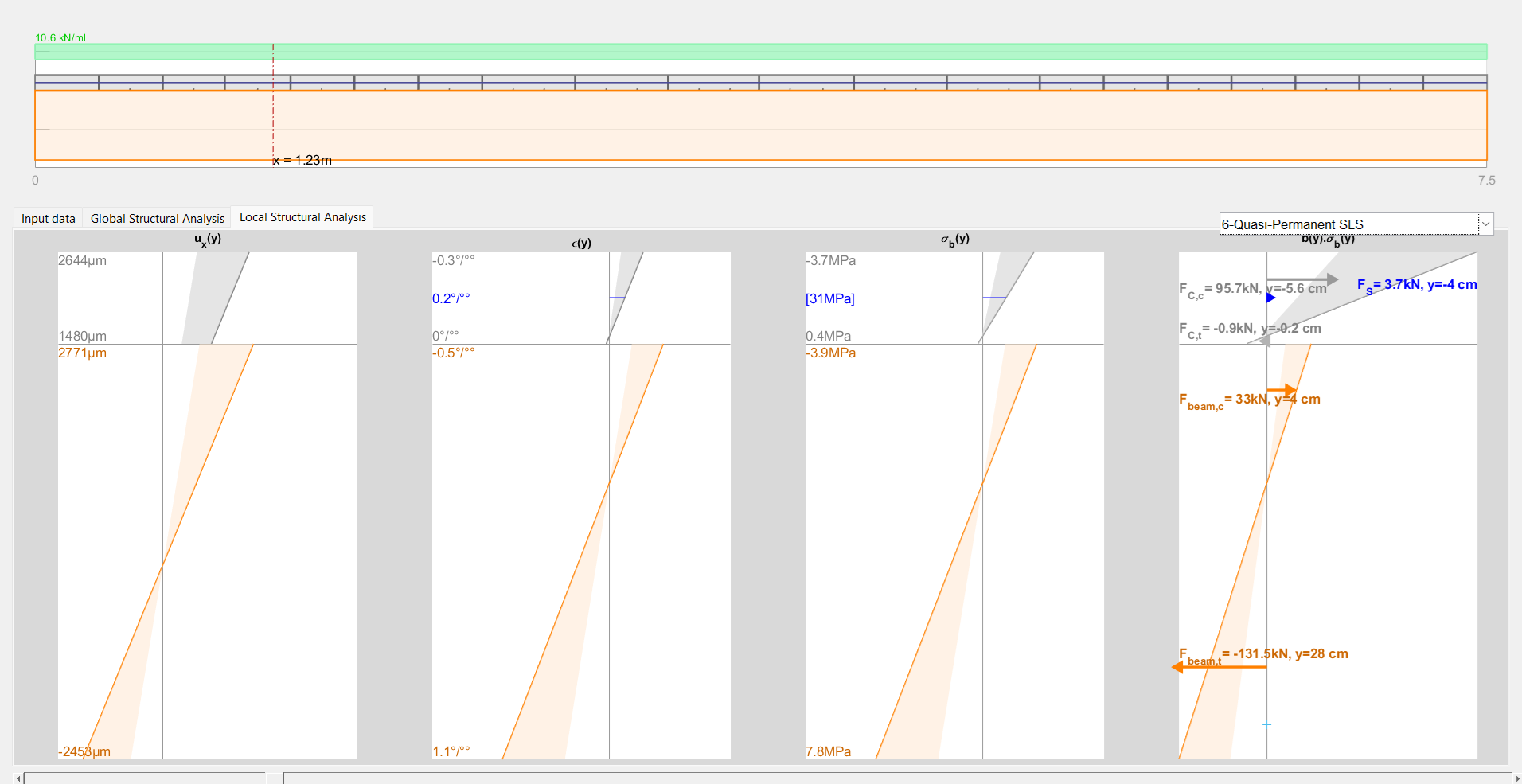

Interface de l’outil MBB : étude d'une poutre mixte bois béton isostatique
En savoir plus sur les logiciels L‑SA
Retrouvez sur OpenLAB des informations détaillées sur les logiciels L‑SA, leurs fondements théoriques et leurs applications opérationnelles avec :
• des cas d’usage commentés,
• des vidéos de démonstration,
• des articles techniques présentant les principes des différentes méthodes.
Vous êtes intéressés par l’approche numérique de L‑SA ?
Que les solutions présentées répondent directement à l’un de vos besoins opérationnels, ou que vous ayez des attentes numériques spécifiques pour votre activité, n’hésitez pas à nous contacter.
